Calculer le nombre de roue sur une plateforme d'échappement pour une horloge par Meadows et Passmore ©

Aide pour la séléction d'une plateforme de remplacement

L'échappement moderne est fourni de 8 feuilles de pignon. D'autres comptes sont disponibles, mais comme ils ne sont pas interchangeables la plate-forme et pignons doivent être commandés ensemble. Nous ne pouvons pas donner un remboursement sur les 8 feuilles de la roue d'échappement qui sont montés d'origine.
Les plates-formes de remplacement ont une fréquence de 18,000 vibrations par heure et les roues d'évasion ont 15 dents. Comme il y a deux vibrations de la balance pour chaque dent, il s'ensuit que la roue d'échappement doit tourner 600 fois par heure : (18,000 divisé par (15 x 2)). La roue centrale (auquel l'aiguille des minutes est directement attachée) tourne une fois par heure, donc le coefficient d'engrenage entre eux doit avoir un ratio global de 600:1.

Pour calculer le nombre de feuilles que le pignon devrait avoir pour donner un ratio de 600 :1, veuillez-compter le nombre de dents sur les roues A, C et E. Comptez les dents sur les pignons B et D. Le nombre de dents sur la roue d'échappement est (A x C x E) / (B x D x 600)
Vous pouvez compter le nombre de feuilles sur la roue d'échappement de la plate-forme existante si ceci est disponible, mais il ne suit pas toujours la fréquence habituelle qui est de 18,000.

La réponse donnée ne peut pas être un nombre entier, et vous devriez choisir la roue d'échappement avec le nombre le plus proche des dents. La différence fractionnaire peut normalement être compensée en ajustant le levier d'index. Nous montrons le nombre réel qui vous permettra d'évaluer combien d'ajustement il sera nécessaire de faire.

Si une réponse impossible est rendue, comme 3, 4 ou 11 etc, alors une plate-forme 18,000 est peu convenable sans rajustements majeurs au ressort d'équilibre ou le remplacement d'une roue avec un compte de dent différent.

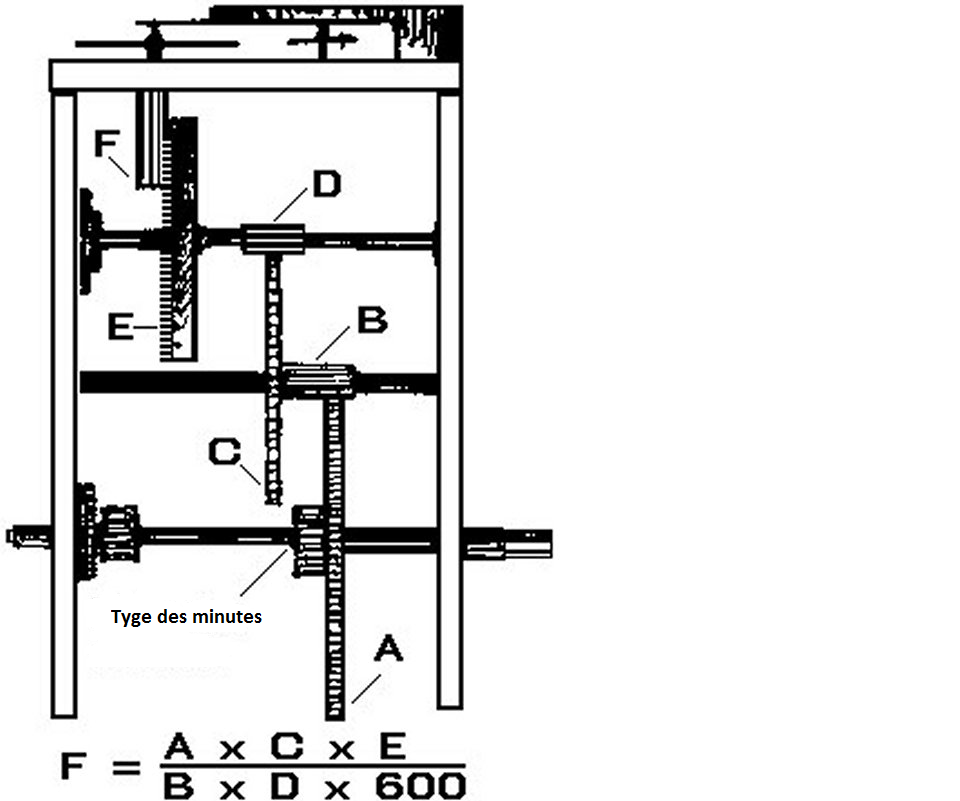

Entrez les comptes de dent comme indiqué dans l'illustration ci-dessus :

 Les dents de la roue des minutes
 Les feuilles de pignon de la deuxième roue
 Les dents de la deuxième roue
 Les feuilles de pignon de la troisième roue
 Les dents de la roue d'échappement
